pallet racking system

Palletstellingen voor individuele oplossingen

De Palletstelling zijn veruit het meest gebruikte opslagsystemen voor een veelvoud aan doeleinden. Naast de klassieke opslag van goederen op verschillende pallets (bv. Euro- of industriële pallets) kunnen in deze rekken ook beladingshulpmiddelen zoals gitterboxen of zware werktuigen ondergebracht worden. Palletstellingen vindt men in vele branches, zoals bijvoorbeeld in de bouwstoffenhandel, bij vervoermaatschappijen, in de industrie in het verzendingsmagazijn of als stapelsysteem voor zware goederen.

OHRA palletstellingen – vele gebruiksmogelijkheden

De robuuste palletstellingen van OHRA bestaan uit warmgewalste kwaliteits staalprofielen voor hoge draaglasten en veilige handeling. De afzonderlijke vakken zijn in de hoogte verstelbaar in rasters van 100 mm. Voor lichte en middelzware lasten kunnen ook economisch attractieve palletstellingen uit geoptimaliseerde stalen platen met IPG-dragers gebruikt worden. Een specialiteit van OHRA zijn warmverzinkte palletstellingen voor het buitenbereik. Deze opslagsystemen kunnen met en zonder dak geleverd worden. Alle palletstellingen zijn snel te monteren en kunnen op elk moment uitgebreid worden.

OHRA palletstellingen - Uw voordelen

  • Individuele aanpassing aan uw magazijnconfiguratie
  • Eenvoudige en snelle montage
  • Hoge veiligheidsreserves in alle systemen
  • Systeemaccessoires voor individuele configuratie van de rekken
  • Buitenopstelling met dak en wand in warmverzinkte uitvoering
  • Geschikt voor alle branches – Made in Germany

Palletstellingen voor bouwmaterialen
Palletstellingen met dak bij een verkoper van bouwmaterialen.
 Palletstellingen voor bouwmaterialen
Thermisch verzinkte palletstelling met rooster. Ideaal voor de opslag van bouwmaterialen.
Palletstellingen voor de opslag van coils
Opslag van zware coils in robuuste palletstellingen.
Palletstellingen voor bouwmaterialen
In het magazijn voor bouwmaterialen. Palletstellingen voor een breed scala aan producten in de bouwmaterialenhandel.
Thermisch verzinkte palletstellingen
Bouwmaterialen worden buiten opgeslagen in thermisch verzinkte palletstellingen.
Thermisch verzinkte palletstellingen
Thermisch verzinkte palletstellingen voor buitenopslag.

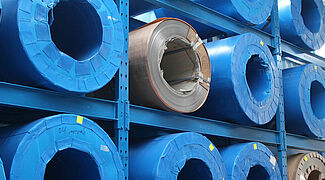

Palletstellingen voor zware lasten

De robuuste palletstellingen P3 van OHRA zijn het ideale opslagsysteem voor zware en omvangrijke goederen. Hier vinden een veelvoud van goederen zoals grondstoffen, halffabricaten en andere producten, die op palletten opgeslagen zijn, hun plaats. De combinatie uit massieve warmgewalste staalprofielen voor frames en liggers maken veldbelastingen van meer dan 32.500 kg en vakbelastingen van meer dan 6.000 kg. mogelijk. De rekhoogten worden aangepast aan de voorhanden zijnde ruimten. Alle rekvakken zijn in de hoogte verstelbaar in een raster van 100 mm en dit zonder werktuig. Voor het buitenbereik in een warmverzinkte uitvoering, naar wens met dak- en wandbekleding.

OHRA rekken – het hoogste draagvermogen

Het warmgewalste staal van onze rekken geeft elastisch toe en behoudt haar voordelen met betrekking tot de hoge verticale belastbaarheid. Andere palletstellingen bestaan uit koudgewalst staal met een sterkte van ca. 2 mm, wat bij vergelijkbaar licht stoten niet elastisch is, snel kan knikken en haar dragende waarden verliest. Om het optimale draagvermogen van de rekken bij de belasting door pallets met zware lasten te bieden, gaan wij al bij de framesteunen over op warmgewalst staal.

OHRA palletstellingen voor zware lasten – de voordelen

  • Individueel configureerbare palletstelling voor zware lasten
  • Bijzonder geschikt voor bouwstoffen, pallets met grondstoffen en machineonderdelen
  • Tot 32.500 kg veldbelasting mogelijk
  • Vakbelasting tot 6.000 kg
  • op elk moment uit te breiden, gemakkelijke montage
  • voor het buitenbereik met dak en in warmverzinkte uitvoering verkrijgbaar

Offerteaanvraag


Palletstellingen voor middelzware en lichte lasten

Bij lichte en middelzware lasten (tot 3.000 kg vakbelasting) kunnen economisch gunstige palletstellingen OHRA P5 gebruikt worden. Ook overal waar vloertransportmiddelen doorheen geleidingsrails geleid worden, is de eis voor robuuste frames geringer. Onze rekframes uit geoptimaliseerde staalplaat alsook de daarbij passende horizontale dragers vervullen de statische vereisten voor een veilige en veelzijdige palletstelling.

OHRA rekken voor lichtere lasten – hoogwaardige fabricatie

Standaard zijn de rekframes geschroefd, maar naar wens levert OHRA ook gelaste frames. De horizontale liggers worden uit IPG-profielen vervaardigd en door middel van inhaaklippen met het frame verbonden. De hoogteverstelling van de opleggers gebeurt in een 50 mm raster, zonder gebruik van een werktuig. De palletstelling OHRA P5 is geschikt voor vakbelastingen tot 3.000 kg en veldbelastingen tot 18.000 kg. In de standaard worden de frames in verzinkte uitvoering en de liggers in RAL 7035 (lichtgrijs) vervaardigd.

OHRA palletstelling voor lichte lasten - Uw voordelen

  • Geringe investeringskosten, kostengunstige oplossing voor de opslag van palletten
  • Snelle montage
  • Op elk moment uit te breiden
  • Oppervlakken in hoogwaardige poedercoating.

Offerteaanvraag

Palletstellingen OHRA
Palletstellingen in een expeditiemagazijn.
Thermisch verzinkte palletstellingen
Overzichtelijke opslag van goederen in palletkooien in robuuste palletstellingen.
Palletstelling OHRA

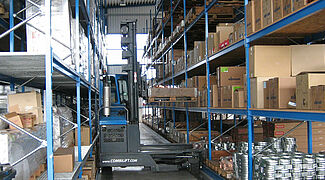

Palletstelling met geleiderails voor behandeling met een zijlader.
 Palletstelling met opslagplatform
Palletstellingen zijn voordelig voor het opslaan van producten op pallets als lastdrager.
Palletstelling OHRA
Opslag van zware kunststof rollen in robuuste palletstellingen.
 Palletstellingen voor banden
Opslag van banden in robuuste palletstellingen.

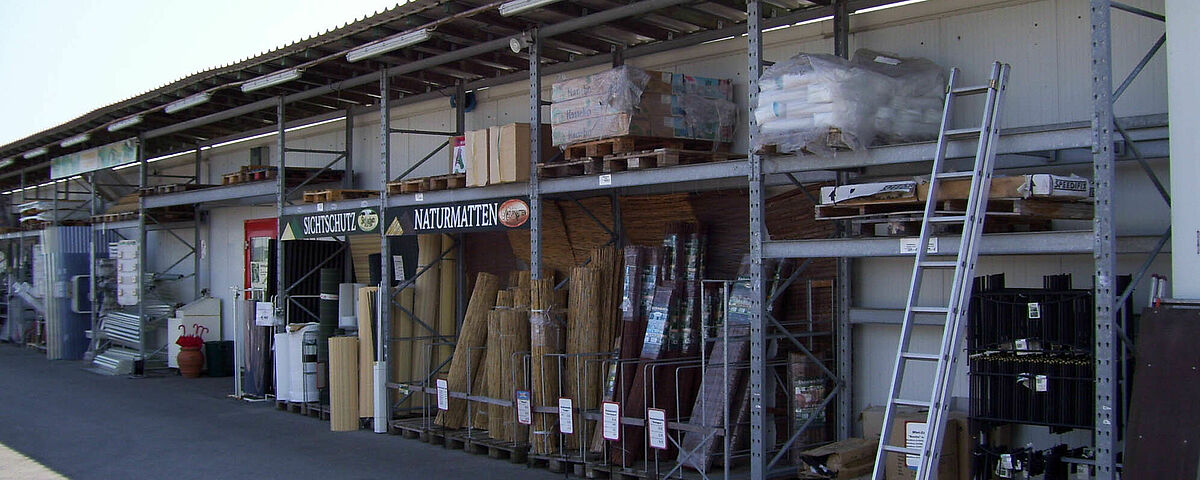

Palletstellingen met dak
Palletstellingen met dak voor buitenopslag.
Palletstellingen met dak
Thermisch verzinkte palletstellingen met dak- en zijbekleding.
Palletstellingen met dak
Thermisch verzinkte palletstellingen met dak en geïntegreerde verticale stellingen voor lange goederen.
Palletstelling met dak
Palletstelling met dak voor de opslag van autodeuren bij een autorecycler.
Palletstelling met dak
Thermisch verzinkte palletstellingen met dak bij een grote verkoper van bouwmaterialen in Zuid-Duitsland.
Palletstelling met dak
Complete overkapping van meerdere rijen stellingen. Een kleine open stellinghal gemaakt van palletstellingen als dragende structuur.

Palletstellingen met dak

Palletstellingen met dak zijn een specialiteit van OHRA. Voor weersgevoelige goederen, die in het rek in het buitenbereik opgeslagen kunnen worden, is er geen beter alternatief. In het bijzonder geschikt zijn de OHRA rekken met dak voor de tuinvakhandel en de bouwstoffenhandel, waar kant-en-klare betonproducten, gepalletiseerde verpakte goederen of houtbouwelementen in de openlucht opgeslagen kunnen worden.

OHRA stellingen met dak – veelzijdige uitvoeringen

De variantenrijke overkappingsmogelijkheden alsook verschillende wanduitvoeringen vervolledigen het rekkensysteem en beschermen dus de opslaggoederen tegen elke weersomstandigheid. Voor de dakbedekking kan men bv. trapeziumvormige platen of lichtplaten gebruiken en voor de wandbekleding trapeziumvormige platen of sandwichpanelen. Alle dragende elementen van de rekken zoals frames en liggers zijn leverbaar in warmverzinkte kwaliteit of poedergecoat. Bij stellingen met dak worden regionale sneeuw- en windbelastingen geregistreerd en bij de keuze van de profielen in aanmerking genomen. Het in aanmerking nemen van deze statische voorwaarden waarborgt dat uw OHRA palletstelling met dak bij elke weersomstandigheid stand houdt.

OHRA palletstellingen met dak - Uw voordelen>/h4>

  • Gebruik van de totale vrije oppervlakken – daardoor besparing van waardevolle oppervlakten in de opslagruimte
  • Hoge draagkrachten door rekening te houden met weersinvloeden
  • Constructie met een lange levensduur – duurzame magazijninvestering
  • Kostengunstig door weinig bouwdelen
  • Keuze uit verschillende dakuitvoeringen

Offerteaanvraag


Palletstellingen op verrijdbare wagens

Verrijdbare palletstellingen zijn dynamische rekkeninstallaties en zijn geschikt voor gepalletiseerde goederen, die op een gering grondvlak compact opgeslagen dienen te worden. Bij dit opslagsysteem worden de robuuste palletstellingen op stabiele verrijdbare wagens gemonteerd. De complete stellingrij wordt door middel van elektronische of manuele besturing als één enkel stellingeenheid voortbewogen. De verrijdbare wagens lopen op rails, die zowel bij nieuwbouw alsook in bestaande vloeren gemonteerd kunnen worden. Daardoor is voor elk stellingenblok van de palletstelling slechts één bedieningsgang noodzakelijk. Dat leidt tot een hoge ruimtebenuttingsgraad, omdat steeds slechts de gang geopend is, waaruit de goederen opgeslagen of uitgehaald worden.

OHRA stelling - optimale ruimtebenutting door verrijdbare wagens

De verrijdbare stellingen bewegen geluidsarm en rijden ononderbroken naar elkaar. Buiten de werktijden kan de rekkeninstallatie op „Nachtpositie“ geschakeld worden. Dan worden de afzonderlijke stellingrijen van de palletstelling in gelijkmatige afstanden slechts zo ver geopend, dat geen afzonderlijke stellinggang bereden kan worden. Zo bieden de beweegbare stellingen ook een veilige bescherming tegen diefstal.

OHRA palletstellingen op verrijdbare wagens - Uw voordelen

  • Zeer compact systeem voor de opslag van grote hoeveelheden op gering grondoppervlak
  • Zeer goede ruimtebenutting
  • Verhoogde magazijncapaciteit
  • Bescherming van waardevolle goederen tegen diefstal door „Nachtpositie“ van de rekkenblokken
  • Korte arbeidswegen

Offerteaanvraag

mobiele palletstellingen
Dynamische stellingen voor compacte opslag.
mobiele palletstellingen

De palletstellingen zijn gemonteerd op elektronisch aangedreven verrijdbare wagens.
mobiele palettstellingen
Met een druk op de knop bewegen de trolleys uit elkaar en openen ze alleen het gangpad.
mobiele palletstellingen
Compacte opslag. Alleen het gangpad waaruit goederen moeten worden verwijderd of opgeslagen gaat open.
mobiele palletstellingen
Open gangpad van een verrijdbare stelling. De resterende stellingen worden als een blok tegen elkaar geschoven.

palletstelling Opslagplatform
Palletstellingen met tussenlegbord als inloopopslagruimte.
Palletstelling met opslagplatform
Palletstellingen met geïntegreerd opslagplatform. Opslag en orderverzamelen op 3 niveaus.
Palletstelling Opslagplatform
Opslag van isolatiemateriaal in palletstellingen met een opslagplatform als bovenbouw.
Palletstelling Opslagplatform
In een industrieel bedrijf. Robuuste palletstelling met geïntegreerd opslagplatform.
Palletstelling Opslagplatform
Palletstelling met geïntegreerd opslagplatform. Onderverlichting voor het magazijn.
Palletstelling Opslagplatform
Palletstelling met ingebouwd opslagplatform. Compleet met trap en vloerbekleding.

Palletstellingsplatformen

Palletstellingsplatformen van OHRA zijn opslagplatformen op basis van OHRA palletstellingen als onderconstructie. De afzonderlijke stellingrijen van de palletstellingen worden horizontaal met staalprofielen verbonden, zodat door verschillende bodembedekkingen (bv. tralieroosters of spaanplaten) een vrij dragend opslagvlak tussen de stellingen ontstaat. Daardoor wordt elke centimeter van het magazijn gebruikt en worden geen vlakken weggegeven. Er kunnen meerdere verdiepingen gerealiseerd worden binnen de stellinginstallatie.

OHRA stelling als platform – nieuwe mogelijkheden

De fusie van rek en platform schept individuele en veelzijdige mogelijkheden voor opslag, bijvoorbeeld als combinatie van commissionerings- en arbeidszone met onmiddellijke opslagmogelijkheid. Dankzij de bij OHRA verwerkte sterke alsook warmgewalste staalprofielen van de palletstellingen zijn ook meerdere verdiepingen binnen de stellingeninstallatie probleemloos mogelijk.

OHRA palletstellingplatformen- Uw voordelen

  • Optimale ruimtebenutting door het gebruik van de totale ruimtehoogte
  • Onmiddellijke nabijheid van opslag- en commissioneringszone
  • Besparing van werktijden door tussenverdiepingen direct in het opslagbereik
  • Verveelvoudiging van de nuttige oppervlakken door complete hoogtebenutting van de opslagruimte

Offerteaanvraag


Inrijstellingen

De inrijstelling (ook „Drive-In-stelling“ genoemd), combineert de voordelen van de blok- en stellingenopslag: compacte ruimtebenutting bij gelijktijdig grotere opslaghoogte. Het is bijzonder geschikt voor de opslag van grote hoeveelheden van hetzelfde artikel en voor drukgevoelige goederen, die niet gestapeld kunnen worden. Daartoe horen wasmiddelen, catalogi, motorolie, toiletpapier of conserven met lange minimale houdbaarheidsdatum.

OHRA inrijstelling – eenzijdig geopend opslagsysteem

Het rek wordt vanaf één zijde gevuld. Daarbij rijdt de heftruck in de rekkenkanalen en legt de pallets op zijdelings aangebrachte traversen af. Het inrijrek heeft slechts één open zijde, vanwaar de bediening gebeurt. De laatst opgeslagen pallet wordt als eerste opnieuw uitgehaald. Hierdoor gebeurt de opslag volgens het LIFO-principe (Last-In-First-Out). De steunen van de OHRA-inrijrekken worden, al naargelang vereiste en belasting, uit IPE- of U-profielen vervaardigd, om meerdere rekken boven elkaar te realiseren, doch ook om het rek te beschermen tegen toevallig stoten door de heftruck. De zijdelings in het rekkenkanaal aangebrachte traversen zijn enorm draag- en geleidingsvast. Voor de extra bescherming van de steunen in het inrijbereik beveelt OHRA aanrijsteunen aan.

OHRA inrijrekken - Uw voordelen

  • Bijzonder plaatsbesparend door hoge verdichting van het magazijn
  • Hoge oppervlakte-/ruimtebenuttingsgraad
  • Drukvrije opslag van gevoelige goederen
  • Kostenbesparing door bijzonder compacte opslag van pallets

Offerteaanvraag

Inrijstelling OHRA
Inrijstellingen voor het opslaan van grote hoeveelheden van dezelfde items.
Inrijstellingen OHRA
Inrijstellingen met stootbescherming voor elk kanaal.
 Inrijstellingen OHRA
Principeschets van een inrijstelling.
Inrijstellingen OHRA
Inrijstellingen bij een transportbedrijf.
Inrijstellingen OHRA
Inrijstellingen met opslag- en ophaalmachine als transportmiddel.
Inrijstellingen OHRA
Inrijstellingen met aanrijdbeveiliging.

Technische kenmerken

De constructie van onze OHRA PIII Palletstelling wordt opgebouwd uit dikwandige, robuuste, warmgewalste staalprofielen, die bijzonder draagkrachtig, betrouwbaar en duurzaam zijn.
De hoofdonderdelen (jukstaanders en liggers) worden voorzien van een poedercoating.
Alle andere onderdelen zijn verzinkt uitgevoerd.
Bad- en vuurverzinkt voor de buitenstellingen.

Productkenmerken

Jukstaanders en liggers

  • Warmgewalste U-profielen voor de jukstaanders.
  • Warmgewalste IPE-profielen voor de liggers.
  • Hoogste belastbaarheid bij zware inzet.
  • “Verende”  staalprofielen voorkomen blijvende vervorming bij licht aanstoten.
  • Snel en eenvoudig te installeren.
  • Specifieke coating voor de klant mogelijk.
  • Verstelbaarheid van de liggers om de 100 mm ( om de 50 mm  tegen meerprijs ).
  • 25 jaar garantie tegen doorroesten.


Onze Stellingsystemen zijn overeenkomstig de DIN 18800-7 en de gangbare richtlijnen van het beroepsgenootschap voor
magazijninrichting en gebruiksmiddelen (BGR 234, tot nu toe geldige ZH1/428), zijn op veiligheid beproefd  en  beschikken
over het overeenkomstig  “GS-Gutesiegel”.

pallet stelling frame OHRA
Vergelijking van frames voor palletstellingen. Plaatstaal versus warmgewalst staal.

Palletstelling accessoires

Het grote assortiment aan accessoires voor uw OHRA palletstelling helpt u, uw opslagsysteem individueel te configureren en branchespecifiek in te richten.

Stootbeveiligingen in verschillende uitvoeringen, frameverhogingen voor veiligheid in de rekkengang, lastverdelers, doorschuifbeveiligingen of afstandsstukken zijn slechts een selectie van vele producten. De accessoires voor uw OHRA palletstelling kunnen wij u ofwel op een later tijdstip of reeds bij de bestelling meeleveren.

 Accessoires voor palletstellingen
Robuuste palletstellingen met aanrijdbeveiliging voor de frames.
Inrijstelling
Inrijstellingen met aanrijdbeveiliging voor de frames.
Palletstelling Opslagplatform
Palletstellingen met een overdekt opslagplatform.
Palletstelling Opslagplatform
Palletstellingen bij een meubelfabrikant. Extra opslagruimte dankzij een bevestigd opslagplatform.
